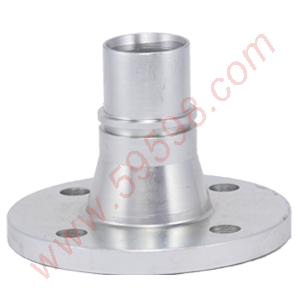

【关于端钳船用法兰光滑管尾】这款端钳船用法兰光滑管尾是根据不同客户对材质的需要而生产的，这款产品编号为：026040 的产品是由SME按DIN PN 10/16标准打造的；在国内我们会叫它美标法兰而老外则叫它；主要运用于船舶、 矿山机械、注塑机、电站、机车、锅炉。我们59598管件超市能为客户提供碳钢美标法兰的尺寸范围在1/2寸到8寸之间。（更多尺寸信息可参阅全系列尺寸栏） 【美标法兰特点】
【美标法兰执行规格】

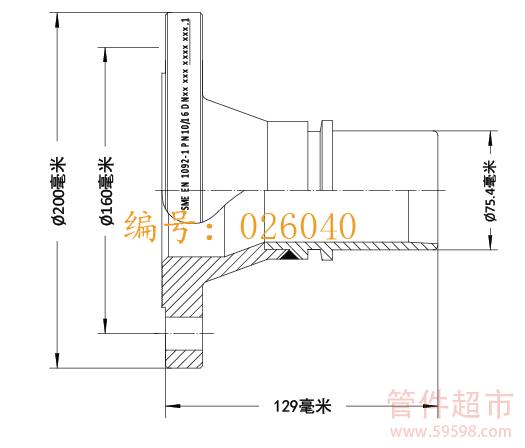

生产标准: DIN PN 10/16标准 使用材质：碳钢 管尾带齿：否 管尾带颈：是 产品尺寸：3 " 工作压力：10 bar 配套垫片：无 【美标法兰示意图】
注释：更多关于碳钢端钳带齿管尾接头信息可点击这里。 温馨提醒：美标法兰是根据美式常用的标准来生产的，也是根据不同客户的需要来制定的，同时我们59598还有常规的国标法兰等；规格齐全，材质多样
|
 |
非常抱歉，由于内容在整合当中，带来不便之处请谅解！ 如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！
|
|
|||||||||||||||||||||||||||||||||||||||||||||
| 标准 尺寸 DN |
|
|
|
|
端钳/普格 标准 |
|
|||||||||||||||||||||||||||||||||||||||
| 15 (1/2") |
95 | 45 | 65 | 4 | 14 | DIN PN 40 | |||||||||||||||||||||||||||||||||||||||
| 88.9 | 3-1/2" | 34.8 | 1-3/8" | 60.3 | 2-3/8" | 4 | 15.9 | 5/8" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 95.3 | 3-3/4" | 34.9 | 1-3/8" | 66.7 | 2-3/8" | 4 | 15.9 | 5/8" | ASA300 | ||||||||||||||||||||||||||||||||||||
| 20 (3/4") |
105 | 58 | 75 | 4 | 14 | DIN PN 40 | |||||||||||||||||||||||||||||||||||||||
| 98.4 | 3-7/8" | 42.9 | 1-11/16" | 69.9 | 2-3/4" | 4 | 15.9 | 5/8" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 117.5 | 4-5/8" | 42.9 | 1-11/16" | 82.5 | 3-1/4" | 4 | 19 | 3/4" | ASA 300 | ||||||||||||||||||||||||||||||||||||
| 25 (1") |
115 | 68 | 85 | 4 | 14 | DIN PN 40 | |||||||||||||||||||||||||||||||||||||||
| 108 | 4-1/4" | 50.8 | 2" | 79.4 | 3-1/8" | 4 | 15.9 | 5/8" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 123.8 | 4-7/8" | 50.8 | 2" | 88.9 | 3-1/2" | 4 | 19 | 3/4" | ASA 300 | ||||||||||||||||||||||||||||||||||||
| 32 (1-1/4") |
140 | 78 | 100 | 4 | 18 | DIN PN 40 | |||||||||||||||||||||||||||||||||||||||
| 117.5 | 4-5/8" | 63.5 | 2-1/2" | 88.9 | 3-1/2" | 4 | 15.9 | 5/8" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 133.4 | 5-1/4" | 63.5 | 2-1/2" | 98.4 | 3-7/8" | 4 | 19 | 3/4" | ASA 300 | ||||||||||||||||||||||||||||||||||||
| 40 (1-1/2") |
150 | 88 | 110 | 4 | 18 | DIN PN 40 | |||||||||||||||||||||||||||||||||||||||
| 127 | 5" | 73 | 2-7/8" | 98.4 | 3-7/8" | 4 | 15.9 | 5/8" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 155.6 | 6-1/8" | 73 | 2-7/8" | 114.3 | 4-1/2" | 4 | 22.2 | 7/8" | ASA 300 | ||||||||||||||||||||||||||||||||||||
| 50 (2") |
140 | 90 | 110 | 4 | 14 | DIN PN 6 | |||||||||||||||||||||||||||||||||||||||
| 165 | 102 | 125 | 4 | 18 | DIN PN 16 | ||||||||||||||||||||||||||||||||||||||||
| 165 | 102 | 125 | 4 | 18 | DIN PN 40 | ||||||||||||||||||||||||||||||||||||||||
| 152.4 | 6" | 92.1 | 3-5/8" | 120.7 | 4-3/4" | 4 | 19 | 3/4" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 165.1 | 6-1/2" | 92.1 | 3-5/8" | 127 | 5" | 4 | 19 | 3/4" | ASA 300 | ||||||||||||||||||||||||||||||||||||
| 65 (2-1/2") |
160 | 110 | 130 | 4 | 14 | DIN PN 6 | |||||||||||||||||||||||||||||||||||||||
| 185 | 122 | 145 | 4 | 18 | DIN PN 16 | ||||||||||||||||||||||||||||||||||||||||
| 185 | 122 | 145 | 8(4)* | 18 | DIN PN 40 | ||||||||||||||||||||||||||||||||||||||||
| 177.8 | 7" | 104.8 | 4-1/8" | 139.7 | 5-1/2" | 4 | 19 | 3/4" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 190.5 | 7-1/2" | 104.8 | 4-1/8" | 149.2 | 5-7/8" | 8 | 22.2 | 7/8" | ASA 300 | ||||||||||||||||||||||||||||||||||||
| 80 (3") |
154 | 130 | 8 | 11 | TW 1 DIN 28459 | ||||||||||||||||||||||||||||||||||||||||
| 190 | 128 | 150 | 4 | 18 | DIN PN 6 | ||||||||||||||||||||||||||||||||||||||||
| 200 | 138 | 160 | 8 | 18 | DIN PN 16 | ||||||||||||||||||||||||||||||||||||||||
| 200 | 138 | 160 | 8 | 18 | DIN PN 40 | ||||||||||||||||||||||||||||||||||||||||
| 190.5 | 7-1/2" | 127 | 5" | 152.4 | 6" | 4 | 19 | 3/4" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 209.6 | 8-1/4" | 127 | 5" | 168.3 | 6-5/8" | 8 | 22.2 | 5/8" | ASA 300 | ||||||||||||||||||||||||||||||||||||
| 100 (4") |
174 | 150 | 8 | 14 | TW 3 DIN 28459 | ||||||||||||||||||||||||||||||||||||||||
| 210 | 148 | 170 | 8 | 18 | DIN PN 40 | ||||||||||||||||||||||||||||||||||||||||
| 220 | 158 | 180 | 8 | 18 | DIN PN 40 | ||||||||||||||||||||||||||||||||||||||||
| 235 | 162 | 190 | 8 | 22 | DIN PN 40 | ||||||||||||||||||||||||||||||||||||||||
| 228.6 | 9" | 157.2 | 6-3/16" | 190.5 | 7-1/2" | 8 | 19 | 3/4" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 254 | 10" | 157.2 | 6-3/16" | 200 | 7-7/8" | 8 | 22.2 | 7/8" | ASA 300 | ||||||||||||||||||||||||||||||||||||
| 125 (5") |
204 | 176 | 8 | 14 | TW 5 DIN 28459 | ||||||||||||||||||||||||||||||||||||||||
| 240 | 178 | 200 | 8 | 18 | DIN PN 6 | ||||||||||||||||||||||||||||||||||||||||
| 250 | 188 | 210 | 8 | 18 | DIN PN 16 | ||||||||||||||||||||||||||||||||||||||||
| 270 | 188 | 220 | 8 | 26 | DIN PN 40 | ||||||||||||||||||||||||||||||||||||||||
| 254 | 10" | 185.7 | 7-5/16" | 215.9 | 8-1/2" | 8 | 22.2 | 7/8" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 279.4 | 11" | 185.7 | 7-5/16" | 235 | 9-1/4" | 8 | 22.2 | 7/8" | ASA 300 | ||||||||||||||||||||||||||||||||||||
| 150 (6") |
240 | 210 | 12 | 14 | TW 7 DIN 28459 | ||||||||||||||||||||||||||||||||||||||||
| 265 | 202 | 225 | 8 | 18 | DIN PN 6 | ||||||||||||||||||||||||||||||||||||||||
| 285 | 212 | 240 | 8 | 22 | DIN PN 16 | ||||||||||||||||||||||||||||||||||||||||
| 300 | 218 | 250 | 8 | 26 | DIN PN 40 | ||||||||||||||||||||||||||||||||||||||||
| 279.4 | 11" | 215.9 | 8-1/2" | 241.3 | 9-1/2" | 8 | 22.2 | 7/8" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 317.5 | 12-1/2" | 215.9 | 8-1/2" | 269.9 | 10-5/8" | 12 | 22.2 | 7/8" | ASA 300 | ||||||||||||||||||||||||||||||||||||
| 200 (8") |
320 | 258 | 280 | 8 | 18 | DIN PN 6 | |||||||||||||||||||||||||||||||||||||||
| 340 | 268 | 295 | 8 | 22 | DIN PN 10 | ||||||||||||||||||||||||||||||||||||||||
| 340 | 268 | 295 | 12 | 22 | DIN PN 16 | ||||||||||||||||||||||||||||||||||||||||
| 360 | 278 | 310 | 12 | 26 | DIN PN 25 | ||||||||||||||||||||||||||||||||||||||||
| 375 | 285 | 320 | 12 | 30 | DIN PN 40 | ||||||||||||||||||||||||||||||||||||||||
| 342.9 | 13-1/2" | 269.9 | 10-5/8" | 298.5 | 11-3/4" | 8 | 22.2 | 7/8" | ASA 150 | ||||||||||||||||||||||||||||||||||||
| 381 | 15" | 269.9 | 10-5/8" | 330.2 | 13" | 12 | 25.4 | 1" | ASA 300 | ||||||||||||||||||||||||||||||||||||
|
非常抱歉，由于内容在整合当中，带来不便之处请谅解！ 如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！
|
| 特殊类型 | ||||||||||||||||
|
|
|
||||||||||||||
|
|
|||||||||||||||
| 备用垫片 | ||||||||||||||||
|
|
|
||||||||||||||
