直角卡套式接头概述

     卡套式90度弯头由三部分组成：接头体、卡套、螺母。当直角卡套式接头和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。其安装简便，耐压高，故而得到广泛应用。

直角卡套式接头优点

     卡套式90度弯头具有连接牢靠、耐压能力高、耐温性、密封性和反复性好、安装检修方便、工作安全可靠等特点。

工作原理

     卡套式90度弯头的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件。适用于油、气、水等介质管路连接。

制造标准：GB3733.1～3765-83
公称压力：25MPa--40MPa
适用温度：≤450℃
适用介质：油、水、气等非腐蚀性或有腐蚀性介质
制造材料：304 316 20#
配管：Φ4～Φ42的普通级精度无缝钢管
锥管螺纹：ZG,G,NPT等

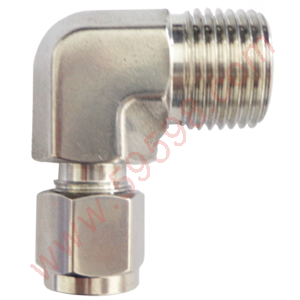

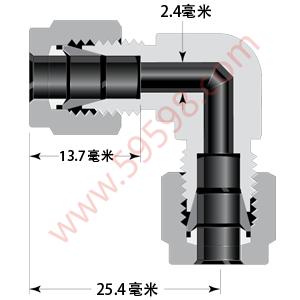

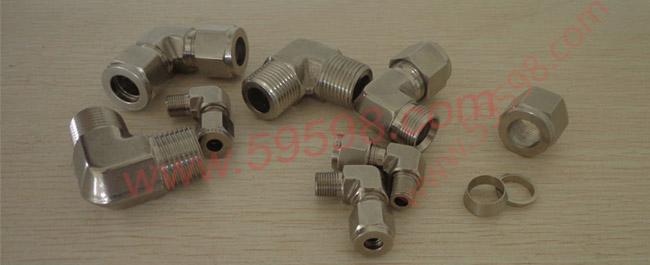

直角卡套式接头相关图片
